A59.2213 adotta il sensore CMOS SONY Exmor come dispositivo di raccolta delle immagini e USB 3.0 viene utilizzato come interfaccia di trasferimento.Le risoluzioni hardware E3ISPM vanno da 1,5 M a 45 M e vengono fornite con l'alloggiamento compatto in lega di alluminio CNC integrato.
A59.2213 integrato con processore di segnale immagine hardware ultra fine a 12 bit Video Pipline (Ultra-fineTM HISPVP) per demosaico, regolazioni, esposizione automatica, regolazione del guadagno, bilanciamento del bianco con un solo clic, regolazione della crominanza, regolazione della saturazione, correzione della gamma, regolazione della luminanza, Contrast Adjustment, Bayer e infine dati RAW per output a 8/12 bit.Ciò sposterà il carico più pesante dell'elaborazione dal PC all'Ultra-fineTM HISPVP e accelererà notevolmente la velocità di elaborazione.
A59.2213 viene fornito con il software avanzato di elaborazione di immagini e video Image View.Fornitura di SDK per piattaforme multiple Windows/Linux/macOS/Android (C/C++ nativo, C#/VB.NET, Python, Java, DirectShow, Twain, ecc.);
A59.2213 può essere ampiamente utilizzato in ambienti con luce in campo chiaro e acquisizione e analisi di immagini al microscopio con frame rate più elevato.
● Fotocamera digitale USB 3.0 SONY Exmor Sensori CMOS retroilluminati Risoluzione 1.5M~45M
● Elevatissima sensibilità fino a 2350 mV (IMX385), rumore ultra basso per immagini fluorescenti
● Motore a colori hardware a colori ultrafini che garantisce FPS elevati fino a 15 fotogrammi a 20 M
● Interruttore di profondità 8/12/14/16 bit in tempo reale, alloggiamento compatto in lega di alluminio CNC integrato
● Con il software di elaborazione avanzata di immagini e video Image View, supporto SDK per Win/Linux/Mac/Android
Cata.No. | Sensore e dimensioni (mm) | Pixel (μm) | Sensibilità G | FPS/Risoluzione | Binning | Esposizione |
Segnale oscuro | ||||||
45MPA | 2.315x2.315 | 8.1@8176x5616 | 1x1(3:2) | 0,1 ms~15 s | ||
30.0@4088x2808 | 2x2(3:2) | |||||
8.1@7408x5556 | 1x1(4:3) | |||||
45M/IMX294(C) | 108mv con 1/30s | 33.0@4088x2808 | 2x2(4:3) | |||
1.4" (18.93x13.00) | 0.03mv con 1/30s | 10.4@8176x4320 | 1x1(17:9) | |||
34.7@4096x2160 | 2x2(17:9) | |||||
62.5@2048x1080 | 3x3(17:9) | |||||
86.5@1344x720 | 4x4(17:9) | |||||
45 MPB | 45M/IMX492(C) | 2.315x2.315 | 108mv con 1/30s | 8.1@8176x5616 | 1x1 | 0,1 ms~15 s |
1.4" (18.93x13.00) | 0.03mv con 1/30s | |||||
32MPA | 32M/IMX294(C) | 2.315x2.315 | 108mv con 1/30s | 8.1@5600x5600 | 1x1 | 0,1 ms~15 s |
1,15" (12,96x12,96) | 0.03mv con 1/30s | 30.0@2800x2800 | 2x2 | |||
30.0@1400x1400 | 4x4 | |||||
21MPA | 3.3x3.3 | 17@5280x3954 | 1x1 | 0,1 ms~15 s | ||
21M/IMX269 (C) | 399mv con 1/30 | 17@3952x3952 | 1x1 | |||
4/3” (17,4x13,0) | 0.1mv con 1/30s | 56@2640x1976 | 2x2 | |||
67@1760x1316 | 3x3 | |||||
192@584x438 | 9x9 | |||||
20 MPA Piccante |
20M/IMX183(C) | 2,4x2,4 | 462mv con 1/30s | 15@5440x3648 50@2736x1824 60@1824x1216 | 1x1 | 0,1 ms~15 s |
1” (13.06x8.76) | 0,21 mv con 1/30 | 2x2 | ||||
3x3 | ||||||
20MPC | 20M/IMX183(C) | 2,4x2,4 | 462mv con 1/30s | 20@5440x3648 48@2736x1824 58@1824x1216 | 1x1 | 0,1 ms~15 s |
1” (13.06x8.76) | 0,21 mv con 1/30 | 2x2 | ||||
3x3 | ||||||
18MPA | 18M/SONY Special(C) | 1.2x1.2 | 130mv con 1/30s | 17@4880x3720 40@2448x1836 50@1728x1296 | 1x1 | 0,1 ms~15 s |
1/2,2" (5,86x4,46) | 0.1mv con 1/30s | 2x2 | ||||
3x3 | ||||||
15.6MPA | 15.6M/SONY Speciale(C) | 3.3x3.3 | 399mv con 1/30 | 17@3952x3952 56@1976x1976 67@1316x1316 | 1x1 | 0,1 ms~15 s |
1,1" (13,0x13,0) | 0.1mv con 1/30s | 2x2 | ||||
3x3 | ||||||
12.3MPA | 12.3M/IMX304(C, GS) 1.1”(14.13x10.35) | 3,45x3,45 | 1146 mv con 1/30 | 23.4@4096x3000 46.3@2048x1500 | 1x1 | 0,244 ms ~ 15 s |
0.1mv con 1/30s | 1x1 | |||||
12MPA Piccante |
12M/IMX226(C) | 1,85x1,85 | 280mv con 1/30s | 25@4000x3000 | 1x1 | 0,1 ms~15 s |
1/1,7" (7,40x5,55) | 0.1mv con 1/30s | 50@2048x1080 | 2x2 | |||
12 MPB | 12M/IMX577(C) | 1,55x1,55 | 250mv con 1/30s | 30@4056x3040 | 1x1 | 0,1 ms~5 s |
1/2"(6,29x4,71) | 0,25mv con 1/30s | 60@2028x1520 | 2x2 | |||
120@1014x760 | 4x4 | |||||
9MPA | 9.0M/IMX305(C,GS) | 3,45x3,45 | 1146 mv con 1/30 | 34@4096x2160 | 1x1 | 0,1 ms~15 s |
1“ (14.13x7.45) | 0.15mv con 1/30s | 60@2048x1080 | 1x1 | |||
9 MPB | 9.0M/IMX533(C) | 3,76x3,76 | 535mv con 1/30s | 40@3008x3000 | 1x1 | 0,1 ms~15 s |
1“ (11.31x11.28) | 0.04mv con 1/30s | 123@1488x1500 | 2x2 | |||
186@992x998 | 3x3 | |||||
8.3MPA | 8.3M/IMX274(C) | 1.62x1.62 | 236mv con 1/30s | 32@3840x2160 65@1920x1080 | 1x1 | 0,244 ms ~ 15 s |
1/2,5"(6,22x3,50) | 0.1mv con 1/30s | 2x2 | ||||
8,3 MPB | 8.3M/IMX334(C) | 2.0x2.0 | 505mv con 1/30s | 35@3840x2160 60@1920x1080 | 1x1 | 0,02 ms~15 s |
1/1,8"(7,68x4,32) | 0.1mv con 1/30s | 2x2 | ||||
8,3 MPC | 8.3M/IMX485(C) | 2,9x2,9 | 2188mv con 1/30 | 45@3840x2160 70@1920x1080 | 1x1 | 0,02 ms~15 s |
1/1,2"(11,14x6,26) | 0.15mv con 1/30s | 2x2 | ||||
8.3MPD | 8.3M/IMX585(C) | 2,9x2,9 | 5970(mV/lx/s) | 45@3840x2160 70@1920x1080 | 1x1 | 0,02 ms~15 s |
1/1,2"(11,14x6,26) | 0.13mv con 1/30s | 2x2 | ||||
8.3MPE | 8.3M/IMX678(C) | 2.0x2.0 | 3541(mV/lx/s) | 45@3840x2160 70@1920x1080 | 1x1 | 0,02 ms~15 s |
1/1,8"(7,68x4,32) | 0.15mv con 1/30s | 2x2 | ||||
8MPA | 8.0M/IMX294© | 4,63x4,63 | 419 mv con 1/30 | 30@2808x2808(14bit) | 1x1 | 0,1 ms~15 s |
1.15” (13.00x13.00) | 0.12mv con 1/30s | 139@1392x1392 | 2x2 | |||
139@696x696 | 4x4 | |||||
6.3MPA | 6.3M/IMX178(C) | 2.4x2.4 | 425mv con 1/30s | 30@3072 x2048 | 1x1 | 0,1 ms~15 s |
1/1,8" (7,37x4,92) | 0.15mv con 1/30s | 38@1536x 1024 | 2x2 | |||
6,3 MPB | 6.3M/IMX178(C) | 2.4x2.4 | 425mv con 1/30s | 59@3072 x2048 | 1x1 | 0,02 ms~15 s |
1/1,8" (7,37x4,92) | 0.15mv con 1/30s | 59@1536x 1024 | 2x2 | |||
5MPA | 5.0M/IMX264(C,GS) | 3,45x3,45 | 1146 mv con 1/30 | 35@2448x2048 50@1224x1024 | 1x1 | 0,1 ms~15 s |
2/3" (8,45x7,07) | 0.15mv con 1/30s | 1x1 | ||||
3.1MPA | 3.1M/IMX265(C,GS) | 3,45x3,45 | 1146 mv con 1/30 | 53@2048x1536 85@1024x768 | 1x1 | 0,1 ms~15 s |
1/1,8" (7,07x5,30) | 0.15mv con 1/30s | 1x1 | ||||
3.1 MPB | 3.1M/IMX123(C) | 2,5x2,5 | 600mv con 1/30s | 50@2048x1536 50@1920x1080 | 1x1 | 0,1 ms~15 s |
1/2,8" (5,12x3,84) | 0.15mv con 1/30s | 1x1 | ||||
2.1MPA | 2.1M/IMX482(C) | 5,8x5,8 | 8935mv con 1/30 | 96@1920x1080 | 1x1 | 14us~15s |
1/1,2"(11,14x6,26) | 0,6 mv con 1/30 | |||||
2MPA | 2M/IMX385(C) | 3,75x3,75 | 2350mv con 1/30s | 125@1920x1080 | 1x1 | 0,1 ms~15 s |
1/2" (7,2x4,05) | 0.15mv con 1/30s | |||||
1,5 MPA | 1.5M/IMX273(C,GS) | 3,45x3,45 | 1146 mv con 1/30 | 164@1440x1080 320@720x540 | 1x1 | 0,1 ms~15 s |
1/2.9" (4.968x3.726) | 0.15mv con 1/30s | 2x2 | ||||
Nota: C - Colore, M-Monocolore, Otturatore GS-GS | ||||||
ALTRA CONFIGURAZIONE HARDWARE | ||||||
Gamma spettrale | 380-650 nm (con filtro IR), per fotocamera monocromatica, viene utilizzato AR | |||||
Bilanciamento del bianco | Bilanciamento del bianco ROI/Regolazione manuale della tinta termica | |||||
Tecnologia di resa cromatica | Motore a colori ultra fine | |||||
Acquisisci/Controlla SDK | SDK per piattaforme multiple Windows/Linux/macOS/Android (C/C++ nativo, C#/VB.NET, Python, Java, DirectShow, Twain, ecc.) | |||||
Sistema di registrazione | Immagini fisse e film | |||||
Sistema di raffreddamento* | Naturale | |||||
AMBIENTE OPERATIVO | ||||||
temperatura di esercizio | -10 °C~ 50 °C | |||||
Temperatura di conservazione | -20 °C~ 60 °C | |||||
Umidità di esercizio | 30~80% di umidità relativa | |||||
Umidità di stoccaggio | 10~60% UR | |||||
Alimentazione elettrica | CC 5V tramite la porta USB del PC | |||||
AMBIENTE SOFTWARE | ||||||
Sistema operativo | Supporta Microsoft Windows XP/Vista/7/8/10 (32 e 64 bit) | |||||
OS X (Mac OS X), Linux | ||||||
Requisiti del PC | CPU: uguale a Intel Core2 2,8 GHz o superiore | |||||
Memoria: 2 GB o più | ||||||
Porta USB: porta USB 2.0 ad alta velocità | ||||||
Display: 17" o più grande | ||||||
CD ROM | ||||||

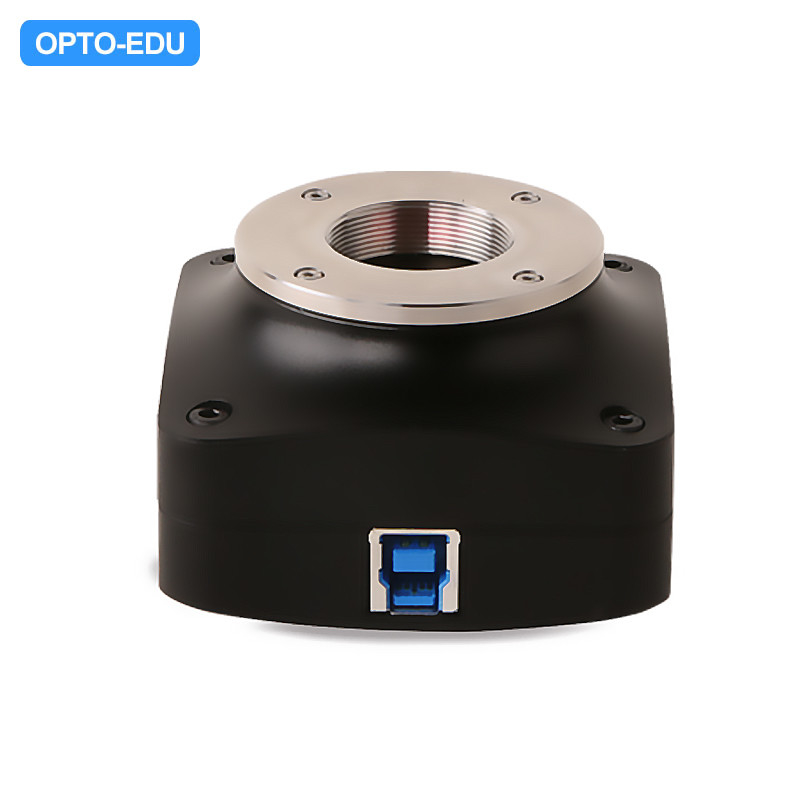

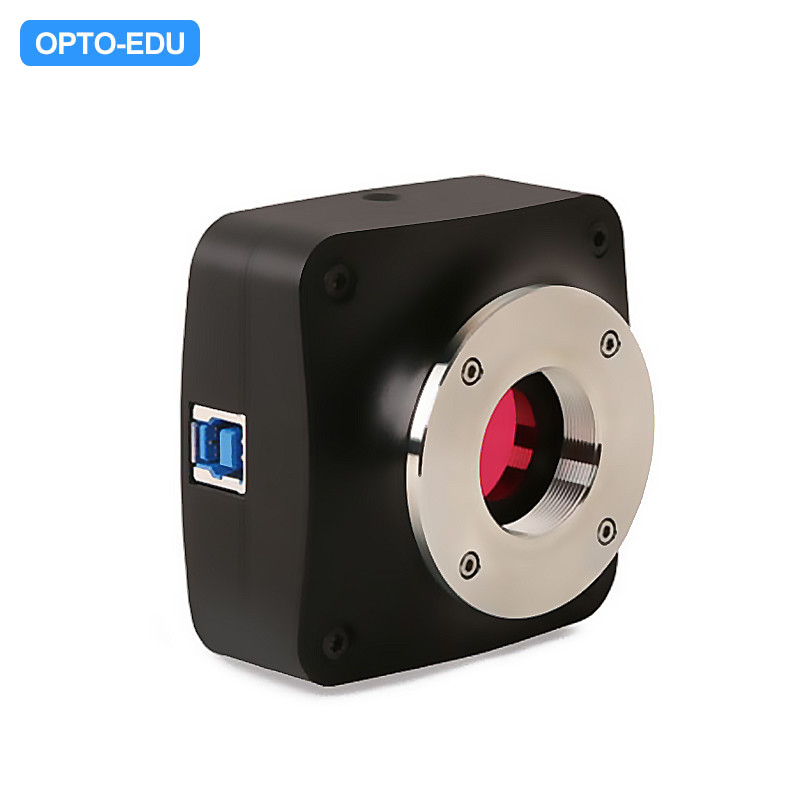

Dimensione della fotocamera della serie A59.2213 | ||||||
Il corpo della serie A59.2213, realizzato in lega di alluminio CNC, garantisce una soluzione ideale per impieghi gravosi.La fotocamera è progettata con un IR-CUT di alta qualità per proteggere il sensore della fotocamera.Nessuna parte mobile inclusa.Questo design garantisce una soluzione robusta e robusta con una maggiore durata rispetto ad altre soluzioni di telecamere industriali.. |
Lista di imballaggio della fotocamera serie A59.2213 | ||||||
Abito standard | ||||||
UN | arton L: 52 cm L: 32 cm H: 33 cm (20 pezzi, 12 ~ 17 kg/cartone), non mostrato nella foto | |||||
B | Confezione regalo L: 15 cm L: 15 cm H: 10 cm (0,5 ~ 55 kg/scatola) | |||||
C | Camera digitale | |||||
D | Cavo connettori USB 2.0 A maschio a B maschio ad alta velocità placcato oro /2,0 m | |||||
e | CD (Driver e software di utilità, Ø12 cm) | |||||
Accessorio opzionale | ||||||
F | Adattatore per oculare regolabile con messa a fuoco | Per microscopio | 0,37x, attacco C a dia.23,2 mm | A55.2202-A37 | ||
0,50x, attacco C a dia.23,2 mm | A55.2202-A50 | |||||
0,75x, attacco C a dia.23,2 mm | A55.2202-A75 | |||||
Per Telescopio | 0,37x, attacco C a dia.31,75 mm | A55.2204-A37 | ||||
0,50x, attacco C a dia.31,75 mm | A55.2204-A50 | |||||
0,75x, attacco C a dia.31,75 mm | A55.2204-A75 | |||||
G | Messa a fuoco fissa Adattatore per oculare |
Per microscopio | 0,37x, attacco C a dia.23,2 mm | A55.2202-F37 | ||
0,50x, attacco C a dia.23,2 mm | A55.2202-F50 | |||||
0,75x, attacco C a dia.23,2 mm | A55.2202-F75 | |||||
Per Telescopio | 0,37x, attacco C a dia.31,75 mm | A55.2204-F37 | ||||
0,50x, attacco C a dia.31,75 mm | A55.2204-F50 | |||||
0,75x, attacco C a dia.31,75 mm | A55.2204-F75 | |||||
H | Anelli adattatori Dia.23.2mm a 30.0mm per tubo oculare per microscopio da 30.0mm | A55.2203-30 | ||||
io | Anelli adattatori Dia.23,2 mm a 30,5 mm per tubo oculare per microscopio da 30,5 mm | A55.2203-30.5 | ||||
J | Anelli adattatori Dia.23.2mm a 31.75mm per tubo oculare per telescopio da 31.75mm | A55.2203-31.75 | ||||
K | Calibrazione Micrometro da stadio |
X=0,01mm/100Div. | ||||
X,Y=0,01mm/100Div | ||||||
X=0.01mm/100Div., 0.10mm/100Div |
