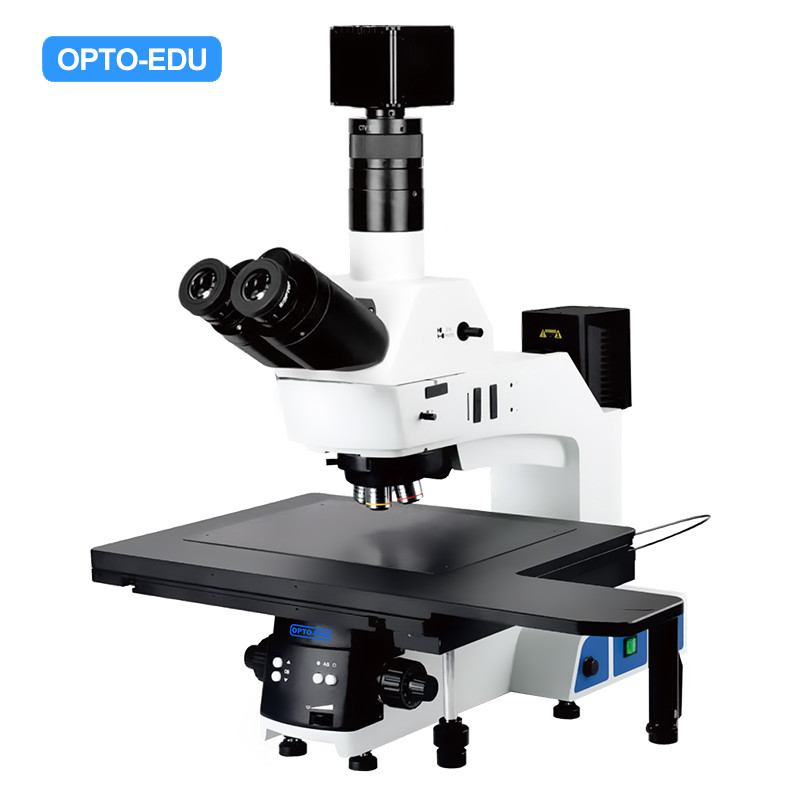

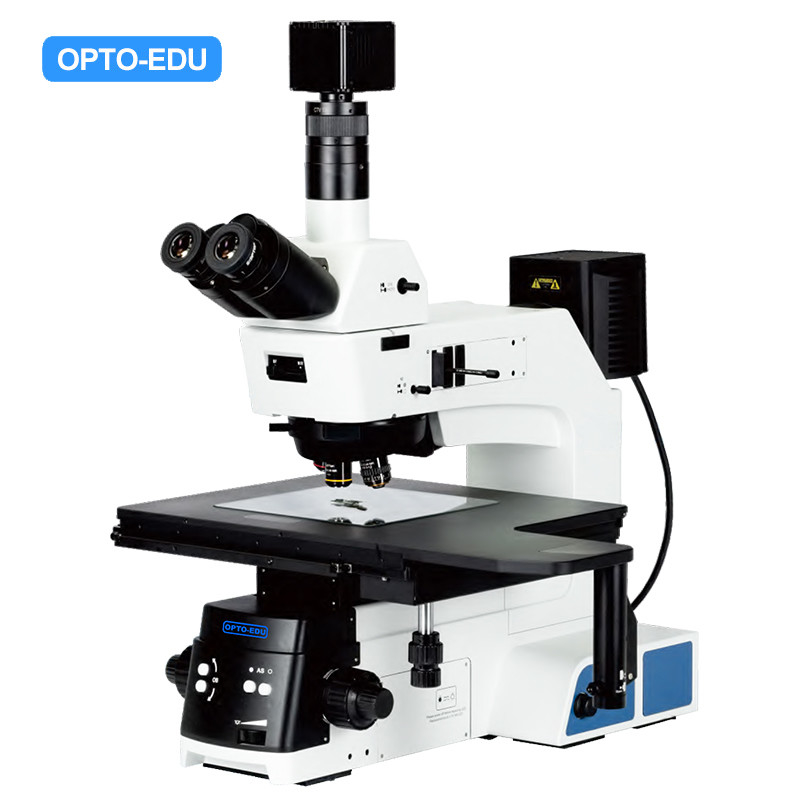

OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato

Prodotti - microscopio ottico metallurgico
  • Evidenziare

    Microscopio metallurgico a nastro motorizzato

    ,

    Microscopio metallurgico di Trinocular

    ,

    Semi APO Microscopio metallurgico

  • Sistema ottico
    Sistema ottico corretto colore di infinito
  • Osservazione
    campo luminoso (BF) / infrarosso vicino (NIR)
  • Testa d'esame
    NIR 30° testa trincocolare (immagine eretta)
  • Occhiali
    WF PL10X/23mm, regolabile a diottere, punto visivo alto
  • Obiettivo
    Progetto Infinity Semi-APO Obiettivo NIR
  • Fabbricazione a partire da
    Fabbricazione a partire da semi di legno
  • Luogo di origine
    Cina
  • Marca
    CNOEC, OPTO-EDU
  • Certificazione
    CE,
  • Numero di modello
    A13.0915
  • Documento
    Brochure del prodotto PDF
  • Quantità di ordine minimo
    1 PC
  • Prezzo
    FOB $1~1000, Depend on Order Quantity
  • Imballaggi particolari
    Imballaggio del cartone, per il trasporto dell'esportazione
  • Tempi di consegna
    Da 5 a 20 giorni
  • Termini di pagamento
    T/T, unione ad ovest, Paypal
  • Capacità di alimentazione
    un mese di 5000 pc

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato

  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
Ottieni prezzo Contattaci
OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 0

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 1

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 2

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 3

Un microscopio NIR è un tipo di microscopio che utilizza la radiazione vicino all'infrarosso (NIR) per immaginare campioni e ottenere informazioni spettrali sulla loro composizione chimica.Questa tecnologia combina la risoluzione spaziale della microscopia con l'analisi spettrale della spettroscopia NIR per fornire uno strumento potente per analizzare i materiali a livello microscopico.

A13.0915 I microscopi NIR utilizzano fonti di luce a banda larga per illuminare il campione e un rilevatore raccoglie la luce riflessa o trasmessa.Gli spettri ottenuti forniscono informazioni sulla struttura molecolare e sulla composizione del campione, compresa la presenza e la concentrazione di vari composti chimici.

A13.0915La microscopia NIR ha una vasta gamma di applicazioni, tra cui l'analisi di campioni biomedici, farmaceutici, polimeri e campioni geologici.La tecnica è particolarmente utile per l'analisi non distruttiva dei tessuti biologici, in quanto può fornire informazioni dettagliate sulla composizione chimica di cellule e tessuti senza la necessità di colorazioni o altre tecniche invasive.

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 4

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 5
OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 6

Fotocamera NIR per ampia gamma di spettro



La serie A13.0915 utilizza una telecamera NIR a infrarossi dedicata ad ampio spettro, che copre il campo luminoso e l'osservazione a infrarossi.Utilizzato con il filtro a colori di bandapass per il rilevamento dell'array di area. può rispondere a diverse parti del chip all'interno del wafer di silicio per soddisfare le esigenze di diversi clienti.campo visivo ampio e immagini ad alta risoluzione.

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 7
Fotocamera NIR Pixel Gruppo Frequenza di fotogramma Dimensione dei pixel
A59.0971-3.2M (norma) 3.2M 400~1100 nm 120fps@2064x1544 30,45 μm
A59.0971-1.3M (facoltativo) 1.3M 400~1700 nm 72fps@1280X1024 5 μm
OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 8

NIR Reflect Epi-illuminator

● Per gli elementi ottici degli illuminatori, il dispositivo aumenta nella banda 400-1700 nmb Trasparente, è possibile scegliere tra campo luminoso (BF) e campo infrarosso (NIR), ampia gamma spettrale,piccole dispersioni, adatto per le wafer di silicio (foglio di germanio) ha una forte capacità di penetrazione.

● Il diaframma dell'apertura e l'ingrandimento dell'obiettivo variano da abbinamento automatico, senza necessità di regolazione manuale, veloce ed efficiente, adatto a diversi utenti la stessa vista osservare l'effetto.

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 9



Obiettivi del piano NIR Infinity Semi-APO

Con obiettivi NIR A5M.0946 appositamente progettati, è possibile osservare l'interno di chip e wafer confezionati in tempo reale, mostrando facilmente immagini a spettro ultra-ampio.

●Il sistema di imaging del microscopio a infrarossi industriale della serie A13.0915 è dotato di oggetti a infrarossi professionali 5X-50X Specchio che fornisce la correzione delle aberrazioni dalle lunghezze d'onda visibili al vicino infrarosso,adatti per l'osservazione di campi luminosi convenzionali e di infrarossi dedicati.

●Per obiettivi ad alta ingrandimento con aperture numeriche più grandi, viene aggiunto un anello di correzione per correggere la sovrapposizione.Le aberrazioni causate da diversi spessori di foglio di copertura consentono un rilevamento ad alta definizione e accurato nella banda del vicino infrarosso.

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 10

Filtro NIR

A13.0915 progettato slider filtro multi-buco, 1100nm, 1200nm, 1300nm filtri a banda passata vicino infrarossi per opzione Utenti possono rapidamente cambiare bande,realizzare risposte di diverse strutture nella stessa area attraverso filtraggio secondario a banda stretta, e ottenere immagini nitide.

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 11

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 12

La progettazione ergonomica fornisce la massima efficienza di lavoro

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 13

Nosepiece motorizzato ad alta velocità

● Equipaggiati con modalità di movimento avanti e indietro per localizzare rapidamente e con precisione l'obiettivo richiesto con elevata precisione di posizionamento ripetibile.



● La modalità di commutazione meccanica migliora efficacemente prolunga la vita utile del nasino.


OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 14


Software sviluppato in modo indipendente con più funzioni operative

A13.0915La serie adotta il software Mv Image. sui moduli funzionali come gestione, misurazione, raccolta immagini e gestione dei livelli, aggiunti con la funzione unica di miglioramento delle immagini a infrarossi,può anche essere personalizzato in base alle esigenze del cliente.

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 15

Miglioramento delle immagini

Migliorare la lucidità dell'immagine di penetrazione a infrarossi, rendendo i dettagli locali più evidenti.


OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 16

Al Software Empowerment

L'intelligenza artificiale auto-sviluppata è in grado di rilevare automaticamente i difetti nei campioni, la funzione di apprendimento principale, l'identificazione automatica dei difetti, la cattura, il conteggio delle statistiche e altre funzioni.secondo i diversi clienti personalizzati su richiesta.

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 17

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 18

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 19

OPTO EDU A13.0915 Microscopio metallurgico trinoculare Semi-APO Noso motorizzato 20
A13.0915 NIR Microscopio metallurgico industriale nell'infrarosso vicino A13.0915 - Cata, no.
6R 8R 12R 12RT
Sistema ottico Sistema ottico a correzione del colore infinito ● ● ● ● 　
Osservazione campo luminoso (BF) / infrarosso vicino (NIR) ● ● ● ● 　
Testa di osservazione NIR 30° testa trincocolare (immagine eretta), interpupillare 50-76 mm, rapporto di divisione 100:0 o 0:100 ● ● ● ● A53.0915
Occhiali WF PL10X/22mm, regolabile a diottere, punto visivo alto ○ ○ ○ ○ A51.0904-1022T
WF PL10X/22mm, regolabile a diottere, punto visivo alto, con micrometro ○ ○ ○ ○ A51.0905-1022NRT
WF PL10X/23mm, regolabile a diottere, punto visivo alto ● ● ● ● A51.0904-1023T
WF PL10X/23mm, regolabile a diottere, punto visivo alto, con micrometro ○ ○ ○ ○ A51.0905-1023NRT
Progetto Infinity Semi-APO Obiettivo NIR NIR5X/0.15, WD=19,5 mm, lunghezza d'onda 450-1700 nm ● ● ● ● A5M.0946-5
NIR10X/0.3, WD=12,2 mm, lunghezza d'onda 450-1700 nm ● ● ● ● A5M.0946-10
NIR20X/0.45, WD=7.31-7.57mm, lunghezza d'onda 450-1700nm, vetro di copertura 0-1.2mm con anello di correzione ● ● ● ● A5M.0946-20
NIR50X/0.70, WD=2.68-2.93mm, lunghezza d'onda 450-1700nm, vetro di copertura 0-1.2mm con anello di correzione ● ● ● ● A5M.0946-50
Fabbricazione a partire da: a motore6 cappelli con slot DIC ● ● ● ● 　
Concentrarsi Meccanismo di messa a fuoco coassiale a bassa posizione, gamma grossolana 35 mm, precisione fine 0,001 mm, con limite superiore e regolazione della tensione. ● ● ● ● A54.0930-MX6
Cornice e illuminatore NIR riflettonoquadro, alimentazione a 100-240V di larga tensione
-- NIR Reflect illuminator 12V100W alogeno, con diaframma motorizzato a apertura variabile, regolabile al centro; con interruttore BF/NIR; con slot per filtri,		 ● ● ● - 　
NIR riflettono e trasmettonoquadro, alimentazione a 100-240V di larga tensione
-- NIR Reflect illuminator 12V100W alogeno, con diaframma motorizzato a apertura variabile, regolabile al centro; con interruttore BF/NIR; con slot per filtri,
--trasmette illuminazione 5W LED caldo,		 - - - ● 　
Fase 6 ¢tre strati meccanici; dimensioni 445x240 mm, portata di movimento158x158 mm; con maniglia di frizione per un movimento rapido;con piastra metallica per la riflessione ● 　 - - A54.0971-6R
Scala rotante con vassoio per wafer da 6 ′′, adatta per wafer da 4 ′′, 5 ′′, 6 ′′ ○ - - - A54.0971-6WT
8 ¢a tre strati meccanici, dimensioni 525x330 mm, portata di movimento 210x210 mm; con maniglia di frizione per movimento rapido; con piastra metallica per riflessione 　 ● - - A54.0971-8R
Stadio rotativo con vassoio per wafer da 8 ̊, adatto per wafer da 6 ̊, 8 ̊ - ○ - - A54.0971-8WT
12x14tre strati di stadio meccanico; dimensioni 710x420 mm, portata di movimento 305x356 mm, con maniglia di frizione per un movimento rapido;di larghezza superiore a 50 mm, - - ● - A54.0971-12R
12x14tre strati di stadio meccanico; dimensioni 710x420 mm, portata di movimento 305x356 mm, con maniglia di frizione per un movimento rapido;con piastra di vetro per il riflesso e la trasmissione - - - ● A54.0971-12RT
Stadio rotante con vassoio per wafer da 12 ̊, adatto per wafer da 6 ̊, 8 ̊ e 12 ̊ - - ○ ○ A54.0971-12WT
Filtro NIR filtro a banda passabile 1100 nm ● ● ● ● A56.0971-1100
NIR filtro a banda di 1200 nm ○ ○ ○ ○ A56.0971-1200
NIR filtro a banda di passaggio 1300nm ○ ○ ○ ○ A56.0971-1300
Fotocamera 1.3M NlR 400-1700nm fotocamera monocroma, inGAs, 125fpa@1280x1024, collegamento della fotocamera, pixel size 5um ○ ○ ○ ○ A59.0971-1.3M
3.2M NlR 400-1100nm fotocamera monocroma, Sony IMX252, 120fps@2064 x1544, USB 3.0, pixel di dimensione 3.45um ● ● ● ● A59.0971-3.2M
Adattatore della fotocamera 0.35X C-mount, messa a fuoco regolabile ○ ○ ○ ○ A55.0930-35
0.5 X C-montaggio, messa a fuoco regolabile ○ ○ ○ ○ A55.0930-05
0.65X C-mount, messa a fuoco regolabile ○ ○ ○ ○ A55.0930-65
1X C - montatura, messa a fuoco regolabile ● ● ● ● A55.0930-10
Altri Micrometro di stadio 0,01 mm di graticola, pellicola di correzione metallografica ● ● ● ● 　
MV Image software con elaborazione delle immagini, acquisizione delle immagini, gestione delle immagini, funzioni di misurazione ● ● ● ● 　
PC i5 16G, 1T+256G, 2G grafica, LCD da 23' ● ● ● ● 　
M4 e M6 ● ● ● ● 　
