A59.2268 Camera Intelligent Control Platform ((CICP) manuale d'aiuto, per scaricare clicca sulla connessione di sinistra!!
A59.2268 è una piattaforma di controllo intelligente SoC Camera lanciata da ToupTek Photonics che integra potenti funzioni di potenza di calcolo e controllo della fotocamera.Le telecamere della serie HCMOS sviluppate da ToupTek Photonics hanno bisogno solo di un cavo HDMI standard per collegarsi all'A59.2268 piattaforma di controllo intelligente della fotocamera e completa le funzioni di controllo della fotocamera, visualizzazione video, cattura di immagini, registrazione video e misurazione.
La piattaforma di controllo intelligente della fotocamera A59.2268 è dotata di display TFT-LCD multi-touch di diverse dimensioni e risoluzioni,che può eliminare la dipendenza dell'utente dalla tastiera e dal mouse durante il funzionamento, e utilizzare l'operazione del dito per realizzare il controllo delle telecamere HCMOS o altre manipolazioni periferiche.
Si prevede che la combinazione di piattaforme di controllo intelligente della serie A59.2268 Camera e le telecamere della serie HCMOS saranno utilizzate in vari prodotti quali rilevamento intelligente, elaborazione,analisi e controllo, che copre le indagini penali per la sicurezza pubblica, l'agricoltura e la silvicoltura di precisione, il monitoraggio della qualità delle acque, il telerilevamento e la telemetria, l'ispezione industriale, l'identificazione dei reperti culturali,trattamento medico, ecc. Questa combinazione ha prospettive e un valore commerciali estremamente elevati. |
Modello | Processore/th> | Memoria/archiviazione | Visualizzazione | Potenza di calcolo | Versione di sistema |
CamPI2K133A | RK3399 | 2G LPDDR3/32GEMMC | Display multi-touch 1080P | NA | Android 10.0 |
Alta scalabilità modulare:La scheda di base e la scheda di interfaccia sono progettate in modo indipendente, concentrandosi sulle funzioni di base della fotocamera, ha le caratteristiche di elevata scalabilità e insertibilità;
Trasmissione di immagini semplice:Solo un cavo HDMI è necessario per connettersi con le telecamere della serie HCMOS, che possono realizzare perfettamente il controllo della telecamera, la trasmissione, la visualizzazione e l'elaborazione di dati di immagine e video,eliminare il problema della compatibilità hardware e problemi di driver della fotocamera, integrato perfettamente con la fotocamera, che offre agli utenti soluzioni di acquisizione di immagini mobili senza preoccupazioni;
Apertura dello sviluppo dei prodotti:Gli utenti possono sviluppare ed eseguire le proprie applicazioni di elaborazione delle immagini attraverso l'SDK fornito, realizzare il controllo industriale in loco attraverso interfacce utente standard,elaborazione di dati di immagine e video in base alle preferenze e alle esigenze, e infine presentare relazioni scientifiche, completamente liberate dai problemi di hardware della fotocamera e dai problemi di cattura di immagini o dati video, concentrandosi sull'elaborazione e l'analisi delle immagini orientate ai problemi,e sviluppare rapidamente l'attrezzatura bersaglio dell'utente;
Portabilità dell'uso/integrazione del prodotto:Le dimensioni compatte garantiscono la portabilità per l'uso e l'integrazione del prodotto;
Versatilità dell'applicazione del prodotto:Può essere applicato a vari scenari, come l'osservazione al microscopio, l'analisi delle immagini biologiche, l'ispezione industriale e varie apparecchiature intelligenti di analisi delle immagini,per soddisfare le diverse esigenze di sviluppo. |

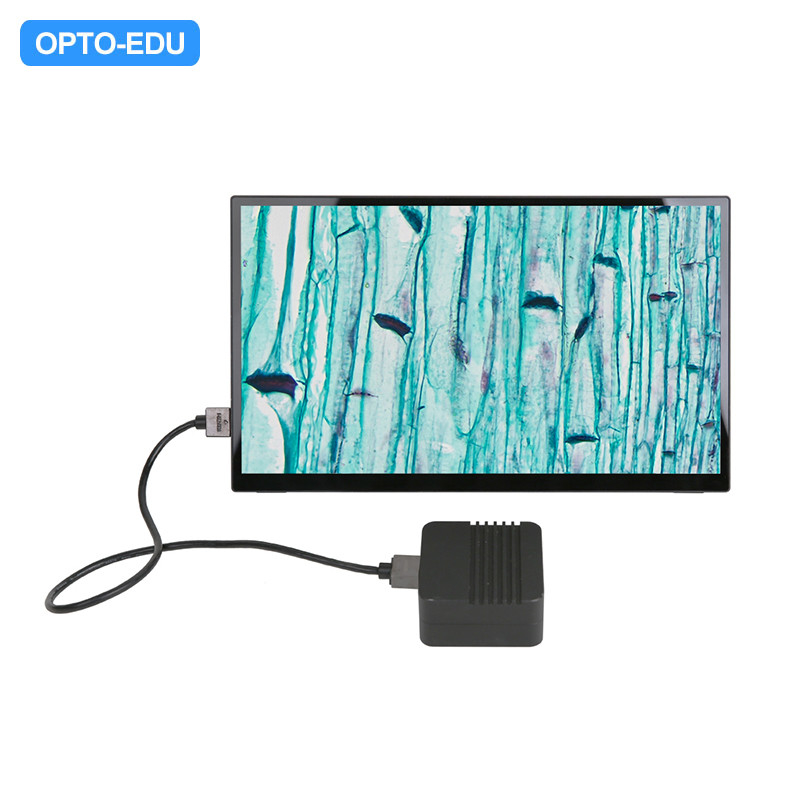

A59.2268 13,3" fotocamera digitale LCD, HDMI + mouse, USB3.0, WIFI, 8.0M 4K Specifica | |
Interfaccia o pulsante | Descrizione della funzione |
USB 2.0 | Collegare il mouse USB per un facile utilizzo con il software XCamView incorporato |
Video USB | Collegare PC o altro dispositivo host per realizzare la trasmissione di immagini video |
USB3.0 | Collegare l'unità flash USB per salvare immagini e video |
Collegare il modulo WiFi 5G per trasferire video wireless in tempo reale | |
Collegare il microfono USB per la registrazione audio e video | |
Accensione | Interruttore di accensione (soprattutto per accendere e spegnere) |
HDMI OUT | Utilizzato per estendere l'uscita video in formato 4K/1080P e supportare il passaggio automatico tra il formato 4K e 1080P in base ai monitor collegati |
LED | Indicatore di stato LED |
+/- | Tasto di regolazione luminosità |
Menù | Tasto di visualizzazione del menu |
DC 12V2A | Connessione dell'adattatore di alimentazione (12V/2A) |
Interfaccia di uscita video | Descrizione della funzione |
Interfaccia HDMI | Sincronizzare l'uscita video tramite l'interfaccia HDMI OUT, rispettare lo standard HDMI2.0; 60fps@4K O 60fps@1080P |
Interfaccia WiFi | Connessione dell'adattatore WiFi 5G (slot USB3.0) in modalità AP/STA |
Interfaccia video USB | Collegamento della porta USB Video del PC per il trasferimento video |
Video in formato H264/MJPEG | |
Altre funzioni | Descrizione della funzione |
Risparmio video | Formato video:8M (3840*2160) file MP4 codificato H264/H265 |
Frequenza di fotogramma di salvataggio video: 60fps in modalità Low Delay; 30fps in modalità WDR | |
Cattura immagine | Immagine JPEG/TIFF da 8M (3840*2160) in unità flash USB |
Risparmio di misura | Informazioni di misura salvate in strati diversi con contenuto di immagine |
Le informazioni di misurazione vengono salvate insieme al contenuto dell'immagine in modalità di registrazione | |
ISP | Esposizione ((esposizione automatica / manuale) / guadagno, bilanciamento del bianco ((modalità manuale / automatica / ROI), affilatura, rumore 3D, regolazione della saturazione, regolazione del contrasto, regolazione della luminosità, regolazione gamma,Aggiustamento della tonalità, colore a grigio, funzione anti-flare 50HZ/60HZ |
Operazione immagine | Zoom in/Zoom out (fino a 10X), Mirror/Flip, Freeze, Video EDF, Cross Line, Overlay, PIP, Browser (compresa la navigazione delle immagini, la riproduzione dei video, il confronto video, il confronto immagini, il confronto immagini, il confronto immagini EDF,Processo di elaborazione delle immagini), Funzione di misura |
RTC incorporato (facoltativo) | Per mantenere l'orario preciso a bordo |
Ripristino impostazioni di fabbrica | Ripristina i parametri della fotocamera allo stato di fabbrica |
Supporto multilingue | Inglese / cinese semplificato / cinese tradizionale / coreano / tailandese / francese / tedesco / spagnolo / giapponese / italiano / russo / olandese / portoghese |
Ambiente software con uscita video WiFi/USB | |
Bilancio del bianco | Bilancio del bianco automatico |
Tecnica del colore | Motore a colori ultra-fini |
SDK di cattura/controllo | Windows/Linux/macOS/Android SDK multipiattaforma (C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, ecc.) |
Sistema di registrazione | Immagine o film |
Sistema operativo | Microsoft® Windows® 8 / 8.1 / 10 / 11 ((32 e 64 bit) |
OSx ((Mac OS X) | |
Linux | |
Requisiti del PC | CPU: uguale o superiore a Intel Core2 2.8GHz |
Memoria: 4 GB o più | |
Port Ethernet: Port Ethernet RJ45 | |
Display:19 ¢ o più grande | |
CD-ROM | |
Ambiente operativo | |
Temperatura di funzionamento | -10° ~ 50° |
(in centigradi) | |
Temperatura di stoccaggio (in centigradi) | -20°~60° |
Umidità di funzionamento | 30 ~ 80% RH |
Umidità di stoccaggio | 10~60% RH |
Fornitore di energia | Adattatore DC 12V/2A |
Modello | Sensore e dimensione | pixel (μm) | G Sensibilità/segnale scuro | FPS | FPS | Esposizione |
8.3MPA | 8.3M/IMX678© 1/1.8 (7.68x4.32) |
2.0x2.0 | 3541 ((mV/lx/s) 0.15mv con 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms ~ 15s |
8.3MPB | 8.3M/IMX585 1/1.2 ↓11.2 x 6.3) |
2.9x2.9 | 5970mv con 1/30s 0.15mv con 1/30s |
42@1920x1080 | 3840x2160 | 0.02ms ~ 15s |
20MPA | 20M/IMX283 1 ′′ (13.2x8.9) |
2.4x2.4 | TBD | TBD | TBD | TBD |
45MPA | 45M/IMX294 4/3?? ((17.26x13.03) |
4.6x4.6 | 108 mv con 1/30s 00,03 mv con 1/30s |
42@1920x1080 | 8160*5616 | 0.02ms ~ 15s |
4.2MMB-RAW | 4.2M/GSENSE2020BSI (M,UV,RS)1.2 ↓13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
4.2MMB-YUV | 4.2M/GSENSE2020BSI (M,UV, RS) 1.2?? ((13.31x13.31) |
6.5x6.5 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 ((e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
1.3MMA | 1.3M/IMX990(M) 1/2 ′′ ((6.40x5.12) |
5.0x5.0 | 121 mV con 1/30s 10,0 mV con 1/30s |
35@1280x1024 35@640x512 |
1280x1024 640x512 |
50 us ~ 3600s |
