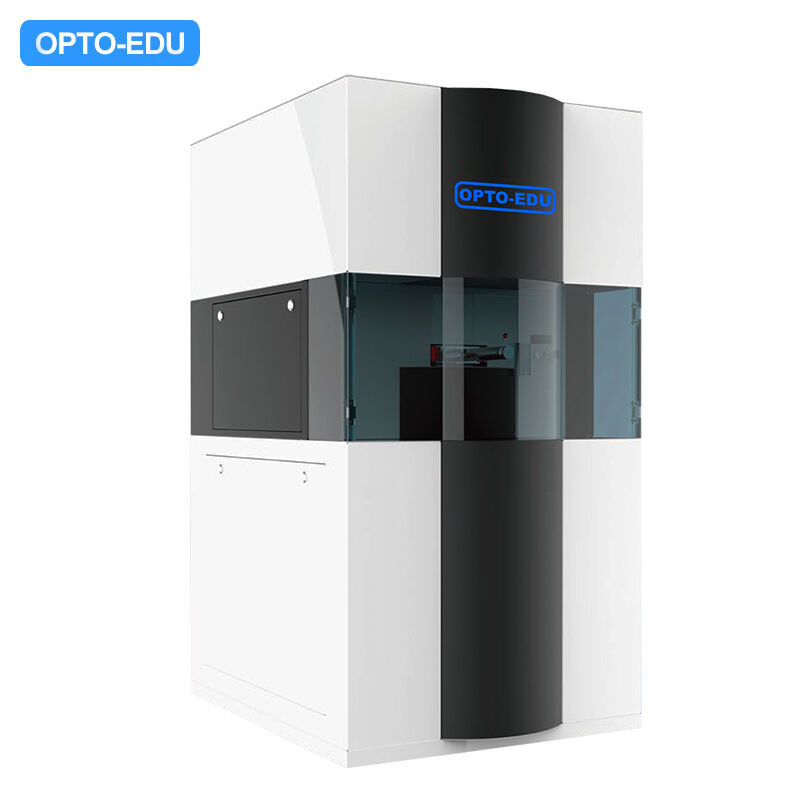

OPTO-EDU A63.7010 EBL Electron Beam Lithography Machine

OPTO-EDU A63.7010 Macchina per litografia a fascio di elettroni EBL

Evidenziare

Macchina per litografia a fascio elettronico EBL
,
Microscopio a scansione per litografia a fascio elettronico
,
Macchina per litografia OPTO-EDU A63.7010
Attrezzatura standard

Stadio per interferometro laser
Viaggio di scena

≤105 mm
Risoluzione dell'immagine

≤1nm@15kV; ≤1,5 nm@1kV
Densità di corrente del fascio

>5300 A/cm2
Dimensione minima del punto del fascio

≤2 nm
Otturatore del fascio di elettroni

Tempo di salita < 100 ns
Luogo di origine

Cina
Marca

CNOEC, OPTO-EDU
Certificazione

CE,
Numero di modello

A63.7010
Documento

Brochure del prodotto PDF
Quantità di ordine minimo

1 pz
Prezzo

FOB $1~1000, Depend on Order Quantity
Imballaggi particolari

Imballaggio del cartone, per il trasporto dell'esportazione
Tempi di consegna

180 giorni
Termini di pagamento

T/T, West Union, PayPal
Capacità di alimentazione

un mese di 5000 pc

OPTO-EDU A63.7010 Macchina per litografia a fascio di elettroni EBL

button button

Ottieni prezzo Contattaci

Specificità delle fasi
Attrezzature standard	Stadio dell' interferometro laser
Viaggio di scena	≤105 mm
Specificazioni di pistole elettroniche e di imaging
Schottky Field Emission Gun (Pistola per le emissioni di campo Schottky)	Tensione di accelerazione 2OV~ 30kVDetector di elettroni secondari laterali e Detettore di elettroni all'interno della lente
Risoluzione dell' immagine	≤1nm@15kV;≤1.5nm@1kV
Densità di corrente del raggio	> 5300 A/cm2
Dimensione minima del punto del raggio	≤2 nm
Litografia Specificazioni
Scudo per fascio elettronico	Tempo di risalita < 100 ns
Campo di scrittura	≤500x500 um
Larghezza minima della linea di esposizione singola	10 ± 2 nm
Velocità di scansione	25 MHz/50 MHz
Parametri del generatore grafico
Core di controllo	FPGA ad alte prestazioni
Velocità massima di scansione	50 MHz
Risoluzione del D/A	20 bit
Dimensioni dei campi di scrittura supportate	10 mm ~ 500 mm
Supporto dell'otturatore del fascio	5VTTL
Aumento minimo del tempo di permanenza	10ns
Formati di file supportati	GDSIl, DXF, BMP, ecc.
Misurazione della corrente del raggio di Coppa di Faraday	Inclusi
Correzione dell'effetto di prossimità	Opzionale
Stadio dell' interferometro laser	Opzionale
Modi di scansione	Moduli di scansione sequenziale (tipo Z), serpentina (tipo S), spirale e altri vectori
Modi di esposizione	Supporta la calibrazione di campo, la cucitura di campo, la sovrapposizione e l'esposizione automatica a più strati
Supporto per canali esterni	supporta la scansione del fascio elettronico, il movimento del palco, il controllo dell'otturatore del fascio e il rilevamento secondario degli elettroni

Stadio dell' interferometro laser

Stadio laser interferometro: uno stadio laser interferometro avanzato che soddisfa i requisiti per cuciture e sovrapposizioni ad alta precisione a grande tratto

Pistola di emissione di campo

Una pistola ad alta risoluzione di emissione di campo è una garanzia importante per la qualità della litografia

Generatore grafico

Riesce ad ultra-alta risoluzionedisegno di modelli garantendo la scansione ad altissima velocità

A63.7010 VS Raith 150 Due
Modello di dispositivo	OPTO-EDU A63.7010 (Cina)	Raith 150 Due (Germania)
Tensione di accelerazione (kV)	30	30
Min. diametro del punto del raggio (nm)	2	1.6
Dimensione del palco (pollici)	4	4
Larghezza di linea minima (nm)	10	8
Precisione di cucitura (nm)	50 ((35 nm)	35
Accuratezza di sovrapposizione (nm)	50 ((35 nm)	35
