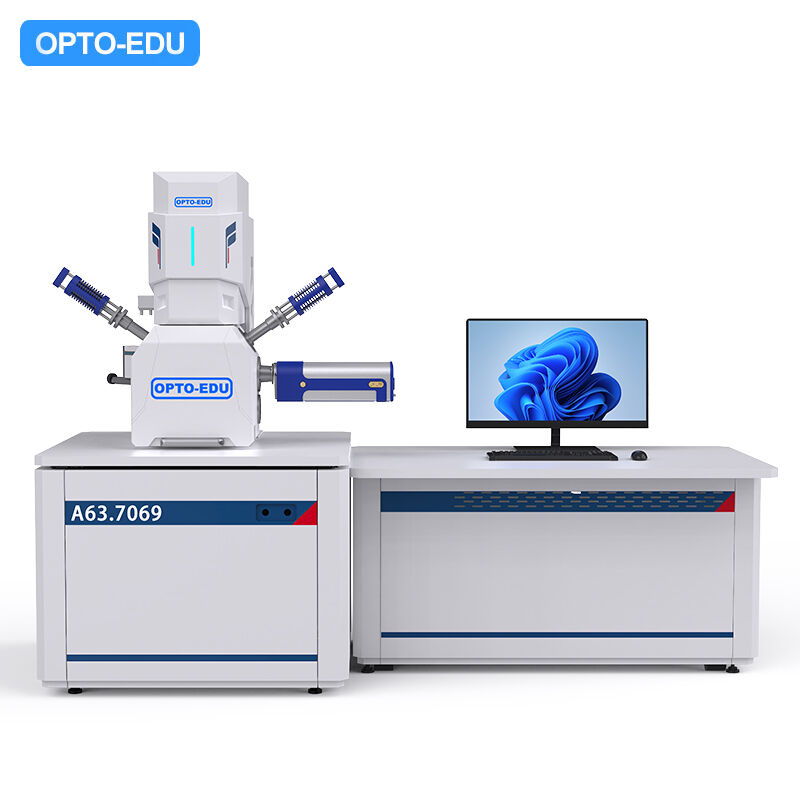

Opto Edu A63.7069 Strumento per microscopio elettronico di scansione Std 1x~450000x
-
Evidenziare
opto strumento del microscopio elettronico a scansione di edu
,strumento del microscopio elettronico a scansione 300000x
-
Risoluzione3nm@30KV(SE); 6nm@30KV(BSE)
-
Ingrandimento1x~450000x
-
Cannone elettronicoCartuccia di filamento di tungsteno pre-centrato con catodo riscaldato al tungsteno
-
Accelerando0~30KV
-
Apertura obiettivoSistema di vuoto esterno regolabile con apertura in molibdeno
-
Fase del campioneStadio dei cinque assi
-
Luogo di origineLa Cina
-
MarcaCNOEC, OPTO-EDU
-
CertificazioneCE, Rohs
-
Numero di modelloA63.7069
-
Documento
-
Quantità di ordine minimo1 pc
-
PrezzoFOB $1~1000, Depend on Order Quantity
-
Imballaggi particolariImballaggio del cartone, per il trasporto dell'esportazione
-
Tempi di consegna5 ~ 20 giorni
-
Termini di pagamentoT/T, West Union, PayPal
-
Capacità di alimentazioneun mese di 5000 pc
Opto Edu A63.7069 Strumento per microscopio elettronico di scansione Std 1x~450000x
| A63.7069 Funzione principale del software | ||
| Regolamento dell'alta pressione | Scansione di linea verticale | Regolamento dei turni potenziali |
| Regolamento della corrente del filamento | Regolazione del condensatore | Misurazione su più scale |
| Regolazione astigmatica | Regolazione elettrica a centrale | Luminosità / contrasto automatico |
| Regolazione della luminosità | Regolazione dell'obiettivo | Focalizzazione automatica |
| Regolazione del contrasto | Foto anteprima | Eliminazione automatica dell'astigmatismo |
| Regolazione dell'ingrandimento | Regola attiva | Regolazione automatica dei filamenti |
| Modalità di scansione dell'area selezionata | 4 Impostazione della velocità di scansione | Gestione dei parametri |
| Modalità di scansione a punti | Inversione dell'obiettivo | Scatto di immagine, congelamento dell'immagine |
| Scansione superficiale | Inversione del condensatore | Una rapida panoramica chiave |
| Scansione in linea orizzontale | Regolazione elettrica della rotazione | |
| SEM | A63.7069 A63.7069-L A63.7069-LV |
A63.7080 A63.7080-L |
A63.7081 |
| Risoluzione | 3nm@30KV ((SE) 6nm@30KV ((BSE) |
1.5nm@30KV(SE) 3nm@30KV ((BSE) |
1.0nm@30KV(SE) 3.0nm@1KV(SE) 2.5nm@30KV ((BSE) |
| Ingrandimento | 1x~450000x,Maggioramento vero negativo | 1x~600000x, ingrandimento vero negativo | 1x~3000000x Maggiorazione reale negativa |
| Pistola elettronica | Cartuccia di filamenti di tungsteno precentrata | Schottky Field Emission Gun (Pistola per le emissioni di campo Schottky) | Schottky Field Emission Gun (Pistola per le emissioni di campo Schottky) |
| Voltaggio | Tensione di accelerazione 0.2️30 kV, regolabile in continuo, regolare passo 100V@0-10Kv, 1KV@10-30Kv | ||
| Visualizzazione rapida | Funzione di visualizzazione rapida delle immagini con una chiave | N/A | N/A |
| Sistema di lenti | Lenti con lenti coniche elettromagnetiche a tre livelli | Lenti con lenti coniche elettromagnetiche a più livelli | |
| Apertura | 3 Aperture dell'obiettivo in molibdeno, regolabili al di fuori del sistema di vuoto, non è necessario smontare l'obiettivo per cambiare l'apertura | ||
| Sistema a vuoto | 1 Pompa molecolare turbo 1 Pompa meccanica Vaso della camera di campionamento>2,6E-3Pa Vaccum della camera della pistola elettronica> 2,6E-3Pa Controllo del vuoto completamente automatico Funzione di blocco sotto vuoto Modello facoltativo: A63.7069-LV 1 Pompa molecolare turbo 2Pompe meccaniche Vaso della camera di campionamento>2,6E-3Pa Vaccum della camera della pistola elettronica> 2,6E-3Pa Controllo del vuoto completamente automatico Funzione di blocco sotto vuoto Basso vuotoIntervallo 10 ~ 270 Pa per il cambio rapido in 90 secondi per la BSE (LV) |
1 set di pompe agli ioni 1 Pompa molecolare turbo 1 Pompa meccanica Vaso della camera di campionamento> 6E-4Pa Vaccum della stanza della pistola elettronica> 2E-7 Pa Controllo del vuoto completamente automatico Funzione di blocco sotto vuoto |
1 Pompa agli ioni sputter 1 Pompa per ioni Getter 1 Pompa molecolare turbo 1 Pompa meccanica Vaso della camera di campionamento> 6E-4Pa Vaccum della stanza della pistola elettronica> 2E-7 Pa Controllo del vuoto completamente automatico Funzione di blocco sotto vuoto |
| Detettore | S.E.: Detettore di elettroni secondari ad alto vuoto (con protezione del rilevatore) | S.E.: Detettore di elettroni secondari ad alto vuoto (con protezione del rilevatore) | S.E.: Detettore di elettroni secondari ad alto vuoto (con protezione del rilevatore) |
| BSE: Semiconduttore 4 Segmentazione Detettore di dispersione posteriore |
Opzionale | Opzionale | |
| Modello facoltativo: A63.7069-LV BSE (LV): Semiconduttore 4 Segmentazione Detettore di dispersione posteriore |
|||
| CCD:Telecamera CCD a infrarossi | CCD:Telecamera CCD a infrarossi | CCD:Telecamera CCD a infrarossi | |
| Estendere la porta | 2 Estendere le porte sul campione EDS, BSD, WDS ecc. |
4 Estendere le porte sul campione per BSE, EDS, BSD, WDS ecc. |
4 Estendere le porte sul campione per BSE, EDS, BSD, WDS ecc. |
| Fase del campione | 5 Assi Fase 4Auto+ 1ManualeControllo Distanza di percorrenza: X = 70 mm, Y = 50 mm, Z = 45 mm, R=360°, T=-5°~+90° (manuale) Toccare la funzione di allarme e arresto Modello facoltativo: A63.7069-L5 assi Auto Large Stage |
5 AssiAuto MedioFase Distanza di percorrenza: X = 80 mm, Y = 50 mm, Z = 30 mm, R=360°, T=-5°~+70° Toccare la funzione di allarme e arresto Modello facoltativo: A63.7080-L5 AssiAuto GrandiFase |
5 AssiAuto GrandiFase Distanza di percorrenza: X = 150 mm, Y = 150 mm, Z = 60 mm, R=360°, T=-5°~+70° Toccare la funzione di allarme e arresto |
| Esemplare massimo | Dia. 175 mm, altezza 35 mm | Dia. 175 mm, altezza 20 mm | Diametro 340 mm, altezza 50 mm |
| Sistema di immagine | Real Still Image Max Risoluzione 4096x4096 pixel, Formato del file immagine: BMP ((Default), GIF, JPG, PNG, TIF |
Verità Immagine Fermata Risoluzione massima 16384x16384 pixel, Formato del file immagine: TIF ((Default), BMP, GIF, JPG, PNG Video: Auto Record Digital. Video AVI |
Verità Immagine Fermata Risoluzione massima 16384x16384 pixel, Formato del file immagine: TIF ((Default), BMP, GIF, JPG, PNG Video: Auto Record Digital. Video AVI |
| Computer e software | PC Work Station Win 10 System, con software di analisi delle immagini professionale per controllare completamente l'intero funzionamento del microscopio SEM, specifiche del computer non inferiori a Inter I5 3.2GHz, memoria 4G,Monitor LCD IPS da 24 pollici500G Disco rigido, mouse, tastiera | ||
| Display fotografico | Il livello dell'immagine è ricco e meticoloso, mostrando ingrandimento in tempo reale, regolare, tensione, curva grigia | ||
| Dimensione & Peso |
Corpo del microscopio 800x800x1850 mm Tavolo di lavoro 1340x850x740mm Peso totale 400 kg |
Corpo del microscopio 800x800x1480 mm Tavolo di lavoro 1340x850x740mm Peso totale 450 kg |
Corpo del microscopio 1000x1000x1730 mm Tavolo di lavoro 1330x850x740mm Peso totale 550 kg |
| Accessori opzionali | |||
| Accessori opzionali | A50.7002Spectrometro a raggi X dispersivo di energia EDS A50.7011Rivestimento per lo spruzzo ionico |
A50.7001Detettore di elettroni di scattering di ritorno BSE A50.7002Spectrometro a raggi X dispersivo di energia EDS A50.7011Rivestimento per lo spruzzo ionico A50.7030Pannello di controllo motorizzato |
A50.7001Detettore di elettroni di scattering di ritorno BSE A50.7002Spectrometro a raggi X dispersivo di energia EDS A50.7011Rivestimento per lo spruzzo ionico A50.7030Pannello di controllo motorizzato |
| A50.7001 | Detettore di BSE | "Sistema di controllo" di un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo basato su un sistema di controllo. Disponibile negli ingredienti A+B, Morfologia Info A-B; Disponibilità di campioni di osservazione senza sputtering oro; Disponibile in Impurità Osservata e Distribuzione direttamente dalla Mappa di Grayscale. |
| A50.7002 | EDS (detettore a raggi X) | Fenestra di nitruro di silicio (Si3N4) per ottimizzare la trasmissione dei raggi X a bassa energia per l'analisi degli elementi leggeri; Eccellente risoluzione e la loro elettronica avanzata a basso rumore forniscono prestazioni di throughput eccezionali; La piccola impronta offre flessibilità per garantire la geometria ideale e le condizioni di raccolta di AATA; I rilevatori contengono un chip da 30 mm2. |
| A50.7003 | EBSD (diffrazione retroscatterata del fascio di elettroni) | L'utente potrebbe analizzare l'orientamento cristallino, la fase cristallina e la microtessura dei materiali e le prestazioni dei materiali correlati, ecc. ottimizzazione automatica delle impostazioni della fotocamera EBSD durante la raccolta dei dati, effettuare analisi interattive in tempo reale per ottenere il massimo di informazioni tutti i dati sono stati contrassegnati con un'etichetta temporale, che può essere visualizzata in qualsiasi momento alta risoluzione 1392 x 1040 x 12 Velocità di scansione e indice: 198 punti/sec, con Ni come standard, in condizioni di 2~5nA, può garantire il tasso di indice ≥99%; funziona bene in condizioni di bassa corrente di fascio e bassa tensione di 5kV a 100pA accuratezza di misura dell'orientamento: superiore a 0,1 gradi Utilizzando il sistema di indici triplex: non è necessario basarsi sulla definizione di una singola banda, facile indicizzazione della scarsa qualità del modello banca dati dedicata: banca dati speciale EBSD ottenuta mediante diffrazione elettronica: >400 struttura di fase Capacità di indicizzazione: può indicizzare automaticamente tutti i materiali cristallini di 7 sistemi cristallini. Le opzioni avanzate includono il calcolo della rigidità elastica (Elastic Stiffness), fattore Taylor (Taylor), fattore Schmidt (Schmidt) e così via. |
| A50.7010 | Macchina per rivestimento | Conchiglia protettiva in vetro: ¥250 mm; 340 mm di altezza; Camera di lavorazione del vetro: ¥88mm; 140mm Alto, ¥88mm; 57mm Alto; Dimensione del palco del campione: 40 mm (massimo); Sistema a vuoto: pompa molecolare e pompa meccanica; Detezione del vuoto: Pirani Gage; a. "tecnologia" per l'elaborazione, la produzione e la distribuzione di dati; Protezione da vuoto:20 Pa con valvola di gonfiamento a microscala; Movimento del campione: rotazione del piano, inclinazione di precisione. |
| A50.7011 | Rivestimento per lo spruzzo ionico | Camera di lavorazione del vetro: 100 mm; 130 mm di altezza; Dimensione del palco per il campione: ¥40 mm (contiene 6 tazze per il campione); Dimensioni: ¥58mm*0.12mm (spessore); Detezione del vuoto: Pirani Gage; Protezione da vuoto:20 Pa con valvola di gonfiamento a microscala; Gas medio: argon o aria con ingresso d'aria speciale e regolazione del gas su scala microscopica. |
| A50.7012 | Argon Ion Sputtering Coater | Il campione è stato rivestito con carbonio e oro sotto vuoto elevato. Tabella di campionamento rotabile, rivestimento uniforme, dimensione delle particelle circa 3-5 nm; Nessuna selezione del materiale bersaglio, nessun danno ai campioni; Le funzioni della pulizia degli ioni e dell'assottigliamento degli ioni possono essere realizzate. |
| A50.7013 | Asciugatrice di punti critici | Diametro interno: 82 mm, lunghezza interna: 82 mm; Intervallo di pressione: 0 - 2000 psi; Intervallo di temperatura: 0°-50° C (32°-122° F) |
| A50.7014 | Litografia a fascio elettronico | Sulla base del microscopio elettronico di scansione, è stato sviluppato un nuovo sistema di nanoesposizione; La modificazione ha mantenuto tutte le funzioni di sem per la realizzazione di immagini a larghezza di linea su scala nanometrica; Il sistema Ebl modificato è ampiamente applicato nei dispositivi microelettronici, dispositivi optoelettronici, dispositivi quantici, ricerca e sviluppo di sistemi microelettronici. |
| A63.7069 Costumi standard | |||
| 1 | Filamenti di tungsteno | Pre-centrati, importati | 1 scatola (5 pezzi) |
| 2 | Coppa campione | Diametro 13 mm | 5 pezzi |
| 3 | Coppa campione | Dia.32 mm | 5 pezzi |
| 4 | Nastro conduttivo a doppio lato a carbonio | 6 mm | 1 Pacchetto |
| 5 | Grassi a vuoto | 10 pz. | |
| 6 | Tessuto senza peli | 1 tubo | |
| 7 | Paste lucidanti | 1 Pc | |
| 8 | Casella campione | 2 sacchetti | |
| 9 | Swab di cotone | 1 Pc | |
| 10 | Filtro di nebbia di olio | 1 Pc | |
| A63.7069 Strumenti e parti standard | |||
| 1 | Spanner ad esagono interno | 1.5 mm~10 mm | 1 set |
| 2 | Pincezze | Lunghezza 100-120 mm | 1 Pc |
| 3 | Serratura a fessura | 2*50 mm, 2*125 mm | 2 pezzi |
| 4 | Cacciavite croce | 2*125 mm | 1 Pc |
| 5 | Rimozione del diaframma | 1 Pc | |
| 6 | Rod di pulizia | 1 Pc | |
| 7 | Strumento di regolazione dei filamenti | 1 Pc | |
| 8 | Guarnizione di regolazione dei filamenti | 3 Pc | |
| 9 | Estrattore di tubi | 1 Pc | |
| Strumento per la preparazione di campioni con microscopio elettronico a scansione | ||
|
|
|
|
